- ¡En oferta!

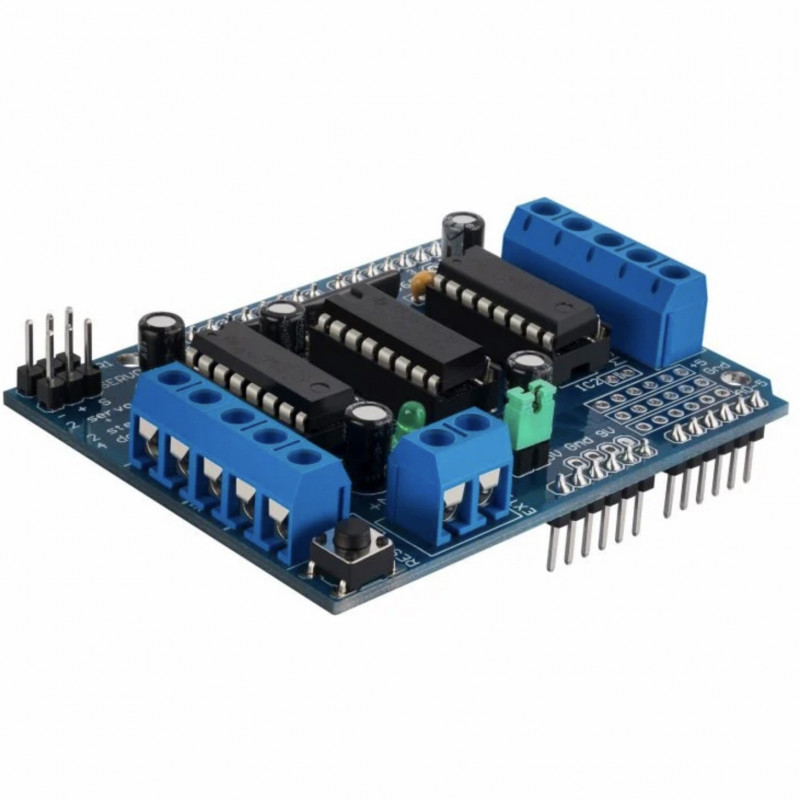

Shield Motor Driver L293D
$91.99
IVA incluido
PRECIO DESDE $55.19
Este Shield soporta:
4 motores DC bidireccionales (con control de velocidad individual)
2 motores Paso a Paso (unipolares o bipolares)
2 conexiones para servomotores (SG90 o MG90S)
Este Shield Motor Driver L293D fue diseñado para facilitar el control de motores con Arduino. El shield facilita el control de hasta 4 motores DC o 2 motores paso a paso unipolares o bipolares y 2 servomotores pequeños. Posee dos drivers puente H L293D manejados por un Chip conversor serial a paralelo 74HC595, reduciendo notablemente el uso de pines de Arduino. El Shield es compatible con Arduino Uno, Mega y Leonardo.
Especificaciones Técnicas:
Voltaje de potencia (motores): 4.5V-24V DC
Corriente DC por canal: 600mA
Corriente pico por canal: 1.2A
Incorpora 2 circuitos integrados L293D proporcionando 4 puentes-H completos
Protección contra sobre carga térmica
Diodos de protección internos contra voltajes inversos generados por las cargas inductivas.
4 canales (M1, M2, M3 y M4) para controlar igual número de cargas inductivas como motores DC ó 2 motores paso a paso unipolares o bipolares de entre 4.5 V y 24 V.
Permite controlar tanto la velocidad como la dirección de giro de los motores
Control de velocidad de motores DC con resolución de 8 bits (PWM)
Control de motores paso a paso con 1 y 2 bobinas en modo simple, doble (mayor torque) e intercalado (medio paso)
Se puede elegir alimentar el Arduino con la misma fuente de los motores o por separado mediante el Jumper "PWR"
2 conectores independientes para controlar 2 servos pequeños de 5 V (Pines digitales 9 y 10)
Corriente máxima continua en cada una de las salidas M1, M2, M3 y M4: 600 mA (0.6 A)
Corriente máxima pico no repetitivo en cada una de las salidas M1, M2, M3 y M4: 1.2 A
Resistores de pull-down que mantienen los motores deshabilitados durante el encendido
Requiere fuente externa para la alimentación de las cargas en las salidas M1, M2, M3 y M4.
Borneras para alimentación externa (+M, GND)
Conectores para los pines Analógicos
Pulsador de Reset
Led indicador de alimentación de fuente de motores
Dimensiones: 6.8cm x 5.5cm x 2cm
E00091
